產品名稱 |
|
|
名稱 型號 |

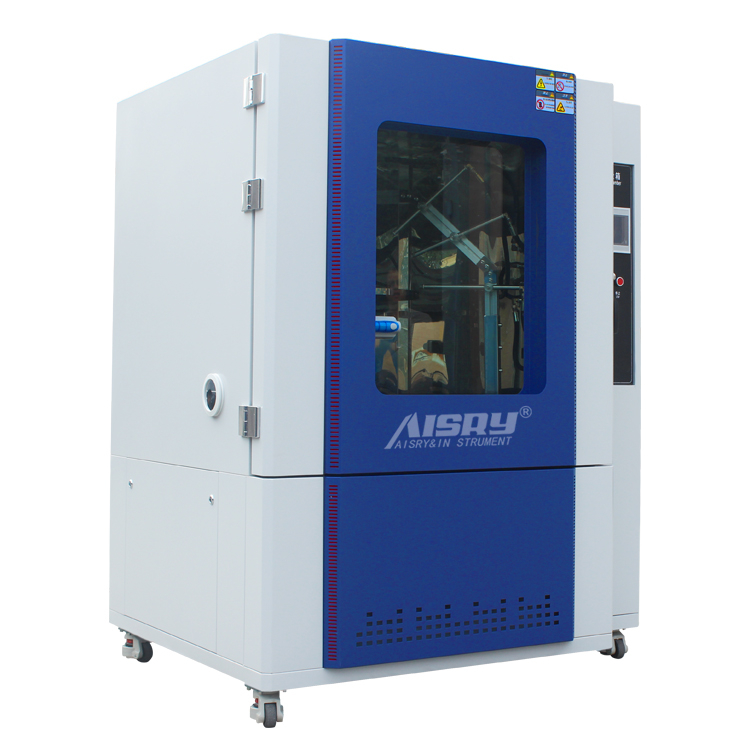

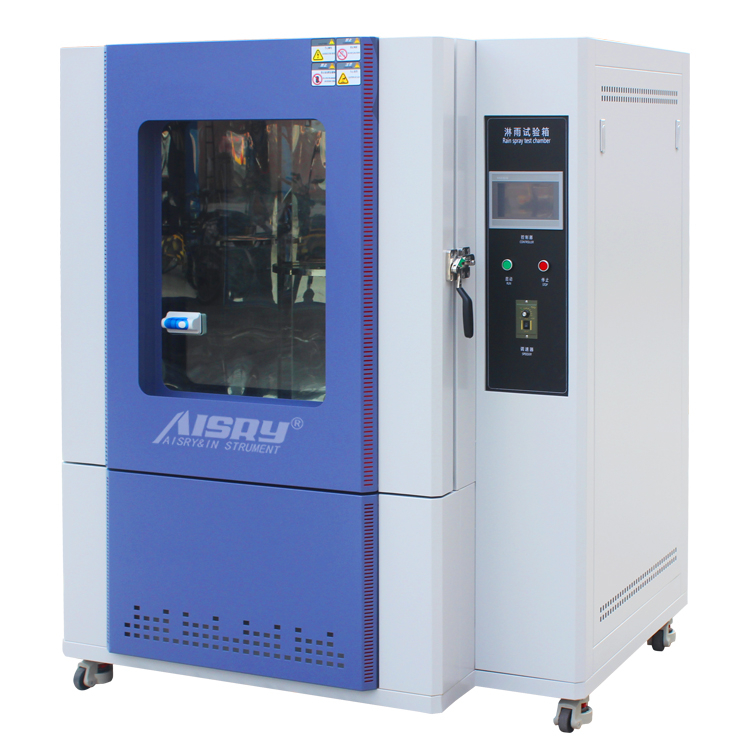

IPX9K防水試驗箱 ASR-IPX9K |
|
1. 試樣說明 |
|
|
|
本試驗設備適用： 用于外殼防護等級IEC(IP 補充碼加強型試驗)之電產品檢驗，依DIN40050之標準中相關的規格承制，為提供汽機車零配件，電機電子產業，汽車傳感器和汽車攝像頭等在高壓/蒸氣噴射清冼時的適應性試驗仿真自然環境或人為因素所設計之防水測試試驗機，本公司另有符合世界各國不同規范之機型可供顧客作選擇。本套組件適用于電子電工，航空航天，軍工等科研單位外部照明、信號裝置及汽車燈具外殼防護試驗檢測。 本試驗設備禁止： 易燃、爆炸、易揮發性物質試樣的試驗及儲存 腐蝕性物質試樣的試驗及儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗及儲存 |
|
2. 容積和尺寸 |
|
|
標稱內容積 內箱尺寸 外型尺寸 重量
|
1000L W1000 mm xH1000 mm xD1000 mm W1500 mm xH1900 mm xD1500 mm 約300kg |
|
3. 性能 |
|
|
3.1.測試環境條件 |
環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下 |
|
3.2. 試驗方法 |
9K：水壓：8000～10000kPa，水溫度80oC±5℃的防護，以30度的角度遞進（四個高壓噴嘴：0，30，60和90度），在每個角度持續30秒，共120秒（2分鐘）。 |
|
3.3. 溫度范圍 |
9K：RT+5～80±5℃， |
|
3.4. 噴嘴孔徑 |
9K：φ1.8mm（異型噴頭）， |
|
3.5. 噴嘴 |

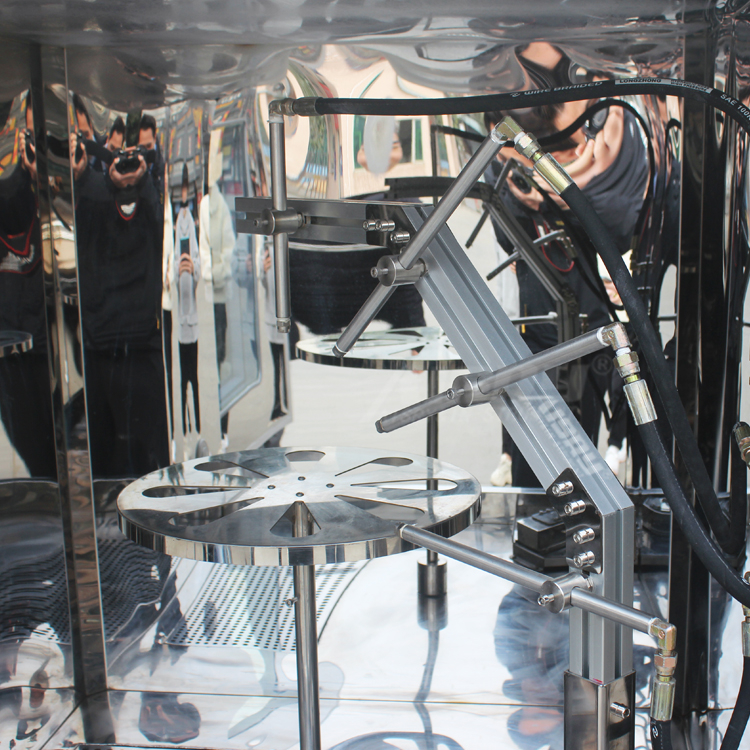

9K：扁束噴嘴4個，90度平面內間隔30度安裝，距中心100mm～150mm，可調節。 |
|
3.6. 水壓 |
9K：8000～10000kpa顯示（100bar） |
|
3.7. 流量 |
14～16L/min可設定 |
|

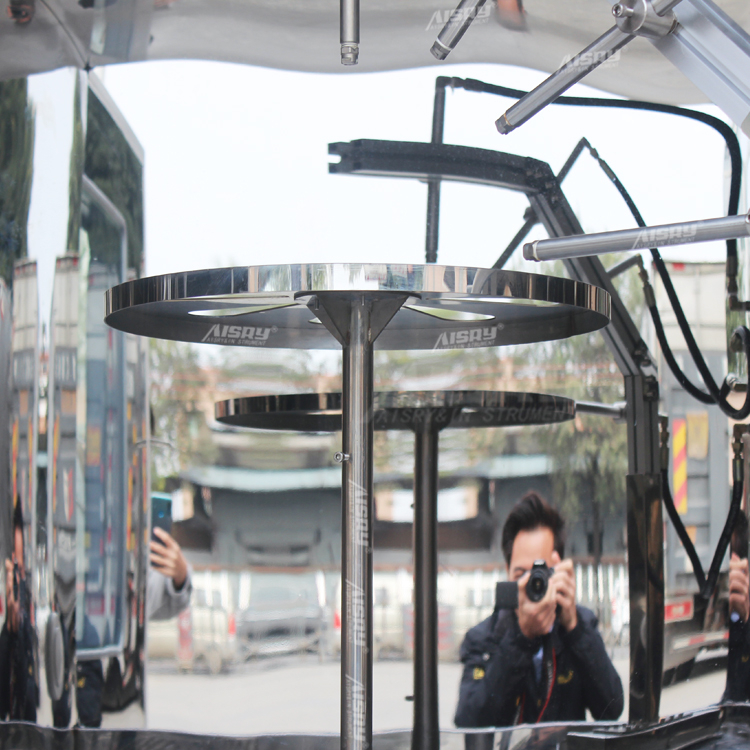

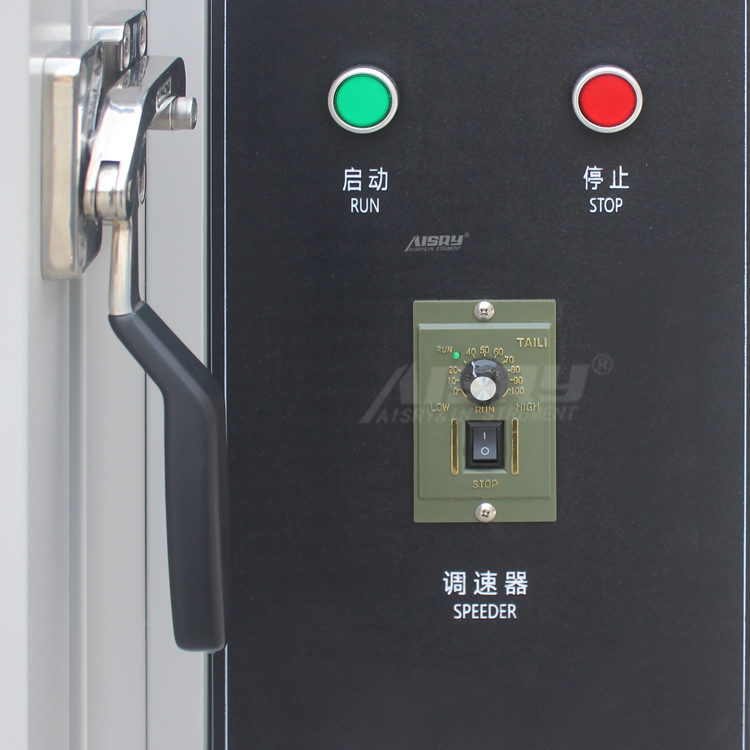

3.8.轉臺速度調節 |
0～10r/min |
|
3.9.滿足試驗標準 |
DIN 40050-9-1993(IEC 529-1989) 道路車輛電氣設備 中定義的高壓/蒸氣噴射沖冼測試 DIN EN 60529-2000 外殼防護等級(國際防護等級代碼) ISO16750-1-2006 道路車輛電氣及電子設備的環境條件和試驗(一般規定) DIN40050-9 外殼防護等級IP 代碼 ISO20653 道路車輛-防護等級(IP 代碼)-電氣設備對外來物，水和接觸的防護 IEC60529 電器外殼保護分類等級（IP）碼 VW80106-2008 汽車上電氣和電子部件一般試驗條件 QC/T 417.1（2001）車用電線束插接器第1 部分 |
